نحوه جدا کردن لپ تاپ Dell Inspiron 15 5570 برای نصب SSD M.2: 20 مرحله

2024 نویسنده: John Day | [email protected]. آخرین اصلاح شده: 2024-01-30 08:55

اگر به نظر شما این دستورالعمل مفید است ، لطفاً برای آموزشهای DIY آینده در مورد فناوری ، مشترک کانال YouTube من شوید. متشکرم!

مرحله 1: برنامه

امروز ، نحوه نصب ماژول SSD (اسلات M.2 2280) در لپ تاپ Dell Inspiron 5570 جدید را به شما نشان خواهم داد. این دستورالعمل ها ممکن است برای سایر مدل های لپ تاپ در خط Inspiron 15 یکسان باشد ، اما من به طور خاص با 5570 کار می کنم. با پردازنده نسل هشتم Intel i5-8250U ، 8 گیگابایت RAM و هارد دیسک 1 ترابایتی 5400 دور در دقیقه ، چیزی که سرعت لپ تاپ را بیشتر کند می کند هارد دیسک است. من یک SSD Intel HP 360GB را با جدا کردن درپوش نصب می کنم ، به این منظور که بجای هارد آهسته از SSD بوت شود.

مرحله 2: ابزارها

ابزارهایی که شما نیاز دارید یک پیچ گوشتی فیلیپس برای برداشتن پیچ ها از روی لپ تاپ است ، و ممکن است برای SSD به یک کوچکتر نیاز داشته باشید. شما می خواهید از بند ESD یا تشک ESD استفاده کنید زیرا قسمت داخلی لپ تاپ را برای نصب SSD در معرض دید قرار می دهید. سرانجام ، چند کارت هدیه دور ریختنی یا کارت اعتباری منقضی شده به شما کمک می کند تا جلد را از پایین لپ تاپ جدا کنید.

مرحله 3: حذف پیچ برای درایو DVD

برای نصب SSD ، باید لپ تاپ را در پشت آن بچرخانید و درپوش پایینی آن را بردارید. بنابراین اولین قدم برداشتن پیچ های نگهدارنده درپوش است. ابتدا می خواهید درایو DVD را که توسط این پیچ ثابت نگه داشته شده است حذف کنید.

مرحله 4: درایو DVD را حذف کنید

هنگامی که پیچ را بر می دارید ، درایو به سمت راست می لغزد.

مرحله 5: پیچ های باقی مانده را بردارید

بقیه پیچ ها بلافاصله آشکار می شوند - دوازده پیچ باقی مانده وجود دارد که باید آنها را بردارید. در ابتدای کار ، پیچ شماره 1 (در عکس) دارای بدنه ای بلند است ، بنابراین هنگام چرخاندن پیچ گوشتی ممکن است لازم باشد از ناخن خود برای کشیدن سر پیچ استفاده کنید. اطمینان حاصل کنید که هر پیچ کجا می رود ، زیرا طول پیچ ها متفاوت است.

اکثر لپ تاپ ها برای دسترسی به حافظه یا شکاف M.2 دارای یک جلد با دسترسی آسان هستند ، اما Dell Inspiron 5570 از شما می خواهد که تا حد زیادی جلد را جدا کنید. داشتن پیچ گوشتی مغناطیسی مورد نیاز نیست ، اما مطمئناً به بیرون کشیدن پیچ ها کمک می کند.

وقتی به پیچ شماره 9 (در عکس) می رسید ، حتی با یک پیچ گوشتی مغناطیسی نمی خواهد بیرون بیاید. من معتقدم که بهار است و من مطمئن هستم که از طرف دیگر شل نشده است ، بنابراین من فقط آن را رها می کنم.

مرحله 6: وارد شیار شوید

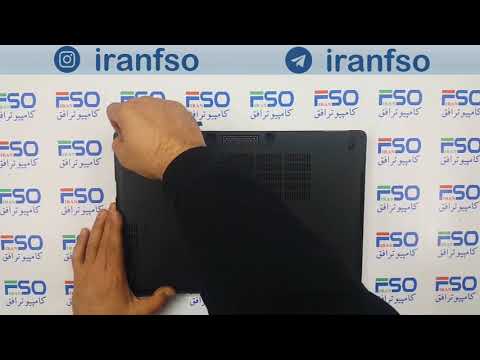

اکنون باید درپوش پایینی را باز کنید. لپ تاپ را برگردانید و درب آن را باز کنید. ایده اینجا این است که کارت های هدیه خود را بین شیار که در لبه لپ تاپ قرار دارد بچسبانید. با این کار زبانه هایی که جلد پایینی را در نیمه بالای کامپیوتر نگه داشته اند لغو می شود.

مرحله 7: از بالا سمت راست شروع کنید

از بالا سمت چپ لپ تاپ ، درست زیر گوشه شروع کنید. هنگامی که اولین کارت را درگیر کردید ، می توانید کارت دوم را برداشته و در فاصله ایجاد شده توسط کارت اول کار کنید. وقتی در امتداد لبه کار می کنید ، برخی از صداهای محکم را می شنوید ، به این معنی که زبانه های داخلی باز می شوند. و همانطور که در امتداد لبه ادامه می دهید ، می توانید بین کارت ها متناوب باشید تا فاصله بین دو پوسته حفظ شود.

مرحله 8: در امتداد لبه پایین ادامه دهید

لبه پایینی لپ تاپ را دنبال کنید. باز هم ، کارتهای متناوب را که پیش می روید ، جایگزین کنید.

مرحله 9: در امتداد لبه چپ ادامه دهید

از لبه سمت چپ لپ تاپ عبور کنید. باز هم ، کارتهای متناوب را که پیش می روید ، جایگزین کنید.

مرحله 10: گوشه ها

هنگامی که دو طرف راست ، پایین و چپ را آزاد کردید ، با استفاده از دو کارت ، روی دو گوشه محل لولا کار کنید. کارت را به صورت افقی بچسبانید ، اما با زاویه کمی - اما می خواهید مراقب باشید. زبانه هایی در زیر وجود دارد که اگر کارت ها را بیش از حد محکم فشار دهید می توانند شکسته شوند.

مرحله 11: باز کردن کامل جلد

درپوش پایینی را باز کنید - دو کارت در گوشه ها ممکن است هنگام انجام این کار بیرون بیایند. اما باید به راحتی از بین برود. روکش از پلاستیک با مقداری محافظ فلزی داخلی ساخته شده است.

مرحله 12: SSD

این یک SSD 360 گیگابایتی 2280 SATA M.2 است که توسط اینتل ساخته شده و با نام تجاری HP شناخته می شود. به گفته دل ، شکاف M.2 از NVMe پشتیبانی می کند ، اما باز هم ، من فقط SSD انواع باغ را نصب می کنم.

مرحله 13: پیچ SSD را بردارید

پیچ را بردارید. اگر قطعه پیچ گوشتی شما خیلی بزرگ است ، می خواهید از پیچ گوشتی کوچکتری که قبلاً به آن اشاره کردم استفاده کنید.

مرحله 14: SSD M.2 را نصب کنید

در مرحله بعد ، بیایید کلیدها را با شکاف کلید شده تراز کنیم و ماژول را به صورت زاویه دار به داخل بکشیم. آن را به پایین فشار دهید.

مرحله 15: پیچ را به SSD محکم کنید

کار را با بستن مجدد پیچ به پایان می رسانیم.

مرحله 16: تا زمانی که شما اینجا هستید…

در حالی که شما اینجا هستید ، می توانید حافظه را نیز ارتقا دهید ، که برای آن دو اسلات وجود دارد - یکی قبلاً با 8 گیگابایت حافظه DDR4L پیکربندی شده است (در پیکربندی من). تا 32 گیگابایت طول می کشد ، بنابراین در صورت تمایل می توانید به دو استیک 16 گیگابایتی ارتقا دهید. همچنین می توانید به هارد 2.5 اینچی داخلی خود دسترسی پیدا کنید ، که بعداً می توانید آن را ارتقا دهید.

مرحله 17: جلد را دوباره روشن کنید

هنگامی که SSD را نصب می کنید ، می خواهید مراحل را برعکس کنید - اساساً جلد پایین را دوباره وصل می کنید.

مرحله 18: همه چیز را دوباره روشن کنید

آن را برگردانید و درب را دوباره باز کنید ، مطمئن شوید که هر زبانه را در لبه ها بچسبانید.

مرحله 19: همه چیز را به عقب برگردانید

فقط مسئله این است که همه چیز را به هم وصل کنید ، که می توانید بدون ترتیب خاصی انجام دهید.

مرحله 20: Fit and Finish را بررسی کنید

بعد از اینکه همه پیچ ها داخل آن قرار گرفتند ، یکبار دیگر آن را برگردانید و درب را دوباره باز کنید. اطمینان حاصل کنید که تناسب و سطح را بررسی کنید ، به ویژه در اطراف لبه ها. اکنون باید 360 گیگابایت فضای ذخیره اضافی سریع در Dell Inspiron 5570 خود داشته باشید!

در یک برنامه آموزشی آینده (و ویدیوی Youtube) ، به شما نحوه استفاده از نرم افزار Macrium Reflect برای شبیه سازی پارتیشن قابل بوت ویندوز در هارد دیسک 1 ترابایتی خود را به درایو SSD نشان می دهم ، و نحوه بوت کردن موفقیت آمیز برنامه را به شما نشان خواهم داد. SSD با خیال راحت عضو کانال من شوید تا در ویدئوهای بعدی من نحوه کار را بدانید.
