Zynthian: Open Synth Platform (Zynthian Bundle All V3 Kit): 21 مرحله

2024 نویسنده: John Day | [email protected]. آخرین اصلاح شده: 2024-01-30 08:54

Zynthian یک ترکیب ، مجهز به موتورها ، فیلترها و جلوه های متعدد است. کاملاً قابل تنظیم و ارتقاء.

یک بستر باز برای سنتز صدا. بر اساس Raspberry Pi و Linux ، مشخصات سخت افزاری آن عمومی است و نرم افزار آن Open Source است. کاملا قابل هک هست!

DIY (خودتان انجام دهید!). یک پروژه متمرکز بر جامعه که در آن می توانید بین ساختن همه چیز از ابتدا یا استفاده از یکی از کیت هایی که ارائه می دهیم ، متناسب با سطوح مختلف مهارت ، یکی را انتخاب کنید.

می توانید از آن برای اجرای زنده ، تولید در استودیو یا به عنوان ابزاری برای اکتشاف صدا تجربی استفاده کنید.

تدارکات

این آموزش بر اساس کیت Zynthian Bundle All v3 است که در Zynthian Shop یافت می شود.

سایر کیت ها نیز در دسترس هستند و در صورت تمایل می توانید آنها را از ابتدا بسازید. نگاهی به موارد موفقیت بیندازید.

مرحله 1: صورتحساب مواد

• Zynthian Basic Kit v3 (4 x controller v3 + zynaptic circuit + ribbon bus cable)
• ZynScreen v1.4 (صفحه نمایش لمسی 3.5 اینچی + درایور کنترل کننده)

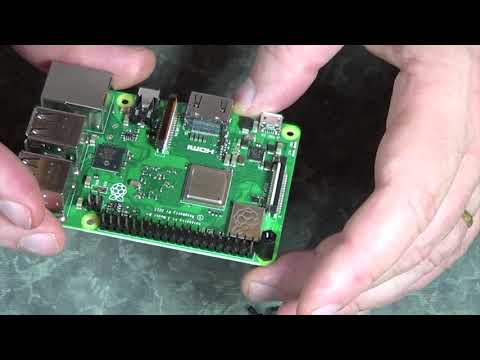

• تمشک پای 3
• کارت خوان HifiBerry DAC+ADC
• کیس موردی v3 ، شامل مهره ها ، پیچ ها و اتصالات
• آداپتور برق برای رزبری پای (5.1v 2.4A با اتصال microUSB)
• کارت حافظه 16 گیگابایتی (خوب است ، لطفا!)

مرحله 2: اتصالات جک را ایمن کنید

هر کانکتور را از قسمت داخلی بدنه و واشرها و مهره ها را از طرف بیرونی وارد کنید. هنگام محکم کردن مهره ها ، حلقه شستشوها از آسیب رساندن به سطح قاب جلوگیری می کنند. آچار یا پنس می تواند برای سفت کردن مهره ها مفید باشد.

مرحله 3: اتصالات MIDI را ایمن کنید

کافی است هر کانکتور را با سیم JST از قسمت بیرونی قاب و مهره از طرف داخلی وارد کنید. آچار یا پنس می تواند برای سفت کردن مهره ها مفید باشد.

مرحله 4: LED های فعالیت MIDI را نصب کنید

3 LEDS را در سوراخ های بدنه قرار دهید و سیم کوتاه را در سمت چپ بگذارید. سر LED را فشار ندهید! در عوض نگهدارنده پلاستیکی مشکی را دور LED فشار دهید. فشار آوردن گاهی سخت است…

پس از اتمام کار ، باید سیمهای LED را از 2 مهار MIDI (سیمهای سبز و زرد) به 2 کانکتور یدکی "DUPONT" وصل کنید. قطبیت مهم است ، بنابراین از سیم ها عبور نکنید:

• سیم سبز JST (1) => آند LED (سرب طولانی LED)
• JST سیم زرد (2) => کاتد LED (سرب کوتاه LED)

از آنجا که طول LED ها بسیار طولانی است ، می خواهید آنها را کمی کوتاه کنید (7-8 میلی متر طول خوبی است) ، اما به یاد داشته باشید که سرب "کوتاه" در کجا قرار دارد !!

مرحله 5: بلوک محاسباتی اصلی را جمع آوری کنید

بلوک محاسباتی اصلی توسط کارت صدا RBPi و HifiBerry تشکیل شده است و باید با استفاده از مجموعه جداکننده و پیچ و مهره مونتاژ شود.

برای مونتاژ راحت تر ، باید مراحل بعدی را دنبال کنید:

1. جدا کننده های 2x4 را به RBPi ثابت کنید. بزرگتر باید در بالا و کوچکتر در پایین باشد.
2. کارت صدا Hifiberry را در RBPi قرار دهید.
3. 4 پیچ را در بالای HifiBerry پیچ کنید.

مرحله 6: بلوک محاسبات اصلی را ایمن کنید

پس از مونتاژ بلوک محاسباتی اصلی ، باید آن را در کیس محکم کنید. از 4 پیچ سیاه M2.5 استفاده کنید (عکس بالا را ببینید).

مرحله 7: ماژول Zynaptik را ایمن کنید

ماژول Zynaptik را با استفاده از 4 x جداکننده و 8 پیچ M2.5 به قاب محکم کنید. توصیه می کنم شروع به تعمیر جدا کننده ها روی کیس کنید.

همانطور که می بینید ، مدار zynaptik دارای مدارهای اضافی است که به طور پیش فرض روی آن لحیم نشده است. نگران این موضوع نباشید زیرا برای ساختن یک جعبه استاندارد Zynthian استاندارد کاملاً مورد نیاز نیست.

مرحله 8: صفحه را ایمن کنید

برای ثابت کردن صفحه نمایش روی جلد قاب ، باید از مجموعه نمایش بالا استفاده کنید.

از 4 پیچ ، 4 مهره و 4 جداکننده نایلونی تشکیل شده است. قبل از تعمیر صفحه ، حذف ورقه پلاستیکی محافظ را فراموش نکنید.

مرحله 9: کنترل کننده ها را ایمن کنید

به هر کنترلر سیم وصل کنید

4 ماژول کنترل کننده را با استفاده از 4 پیچ و واشر متصل به هر کدگذار دوار به پوشش قاب متصل کنید.

دستگیره ها را وارد کنید

قبل از بستن کیس ، باید دستگیره ها را در رمزگذار وارد کنید. با این کار از اجبار زیاد رمزگذارها جلوگیری خواهید کرد زیرا در غیر این صورت ، می توانید آنها را خراب کنید. این مراحل ساده را دنبال کنید و مشکلی نخواهید داشت:

• ساقه رمزگذار و سوراخ دستگیره را با آب یا بزاق مرطوب کنید
• PCB رمزگذار را با انگشت از طرف عقب فشار دهید در حالی که دکمه را از طرف جلو فشار می دهید تا کاملاً وارد شود

پای لاستیکی را بچسبانید

مرحله 10: کابل اصلی Ribbon Bus را وصل کنید

کابل Main Ribbon Bus را به هدر 40 پین RBPi و همچنین به ماژول Zynaptik وصل کنید. سیم قرمز پین 1 است ، بنابراین اگر از جلویی به قاب نگاه می کنید ، باید در سمت راست باشد.

توجه: Zynthian Kit 3 برای استفاده از اتصالات JST طراحی شده است که نمی توان آنها را معکوس کرد ، بنابراین اتصال همه چیز واقعا مستقیم است.

مرحله 11: کنترل کننده ها را روی ZynScreen متصل کنید

4 کابل کنترلر را به 4 کانکتور کنترل کننده در ZynScreen وصل کنید (CTRL1 ، CTRL2 ، CTRL3 ، CTRL4)

مرحله 12: MIDI را وصل کنید

3 کابل را از اتصالات MIDI به اتصالات MIDI-IN ، MIDI-OUT و MIDI-THRU در ماژول Zynaptik وصل کنید.

مرحله 13: اتصالات جک خروجی صدا را وصل کنید

اتصالات جک خروجی صدا را به هدر خروجی صدا در کارت صدا Hifiberry وصل کنید:

سیم سیاه روی پین "R" ، سفید روی "L" و قرمز روی "GND" (وسط)

مرحله 14: اتصال جک ورودی صدا متعادل را وصل کنید

اتصال جک ورودی صدا متعادل را به هدر ورودی صدا در کارت صدا Hifiberry وصل کنید:

سیم سیاه باید به پین 3 ، سیم قرمز به پین 2 و سیم سفید به پین 1 متصل شود. با نگاه کردن به عکس اول ، شماره گذاری از چپ به راست انجام می شود

مرحله 15: Display را وصل کنید

و در نهایت ، کانکتور 26 پینی روبان را به کانکتور نمایشگر وصل کنید. به جهت گیری توجه کنید. سیم قرمز باید پین 1 باشد که در سطح PCB صفحه نمایش مشخص شده است.

مرحله 16: مونتاژ و سیم کشی قسمت را مجدداً بررسی کنید

هنگام مونتاژ قطعات یا اتصال سیم ها ، اشتباه کردن آسان است. برخی از خطاها می توانند برای قطعات الکترونیکی خطرناک باشند (اتصال کوتاه ، برخی از ترکیبات خاص سیم کشی بد) بنابراین بهتر است مطمئن شوید که همه چیز به درستی مونتاژ و وصل شده است.

توجه ویژه ای به اتصال گذرگاه روبان داشته باشید و بررسی کنید که سیم قرمز روی پایه 1 برای هر اتصال دهنده قرار دارد. همچنین به اتصالات جک صدا توجه کنید و بررسی کنید که آنها به درستی به کارت صدا Hifiberry وصل شده اند.

مرحله 17: اولین بوت

وقتی مطمئن شدید که همه چیز سر جای خودش است ، وقت آن رسیده که دستگاه را بوت کنید ، بنابراین:

1. کارت SD را با تصویر zynthian آماده اجرا وارد کنید. اگر هنوز آن را ندارید ، این را بخوانید. می توانید کارت SD را از طریق "پنجره" در قسمت پایین قاب وارد کنید. همچنین ، اگر کیس هنوز باز است ، می توانید این کار را از بالا انجام دهید.
2. اتصال برق مینی usb را وصل کنید. یک شارژر خوب 5 ولت میکرو یو اس بی (> 2 آمپر) توصیه می شود.

مراحل زیر را هنگام بوت شدن باید مشاهده کنید:

1. پس از 5-10 ثانیه ، صفحه نمایش چلپ چلوپ Zynthian را نشان می دهد
2. بعد از 3-4 ثانیه سیاه می شود
3. اگر از یک تصویر جدید zynthian استفاده می کنید و اولین بوت است ، مراحل 1 و 2 تکرار می شود
4. پس از 5-10 ثانیه ، رابط کاربری zynthian نشان داده می شود

اگر رابط کاربری Zynthian را دریافت کردید ، تبریک می گویم !!! شما واقعاً نزدیک به دریافت آن هستید !!

اگر صفحه خطا یا صفحه خالی دریافت نکردید ، بدشانسی! احتمالاً در حین نصب و راه اندازی اشتباه کرده اید. شما باید مشکل (ها) را پیدا کرده و حل کنید.

اگر از تصویر Aruk RC-3 SD استفاده می کنید (باید!) ، متوجه خواهید شد که کنترل کننده ها اصلاً کار نمی کنند. این تصویر SD برای کار با کیت v2 از پیش تنظیم شده است ، بنابراین باید نرم افزار کار با کیت v3 را پیکربندی کنید. ساده ترین روش انجام این کار استفاده از ابزار webconf است:

• zynthian خود را با استفاده از کابل اترنت (RJ-45) به شبکه محلی خود وصل کنید.
• از طریق مرورگر وب خود ، با تایپ کردن "zynthian.local" در نوار آدرس ، به ابزار webconf zynthian دسترسی پیدا کنید. اگر این برای شما کار نمی کند ، باید با IP سعی کنید. با رفتن به منوی Admin و کلیک روی "اطلاعات شبکه" می توانید IP zynthian خود را دریافت کنید. شما باید این کار را با استفاده از رابط "لمس" انجام دهید: تا زمانی که در منوی مدیریت هستید ، با یک چوب (یا ناخن خود ، اگر زیاد پهن نیست) روی نوار بالای صفحه کلیک کنید. هنگامی که آنجا هستید ، پایین بروید و روی "اطلاعات شبکه" کلیک کنید.
• رمز ورود (تمشک) را برای ورود به ابزار webconf وارد کنید.
• پس از ورود به سیستم ، باید به Hardware-> Kit دسترسی داشته باشید و "Kit V3" را انتخاب کنید.
• تغییرات را ذخیره کرده و Zynthian خود را راه اندازی مجدد کنید.

مرحله 18: جعبه Zynthian خود را آزمایش کنید

1. Controller & UI را آزمایش کنید
2. خروجی صدا را تست کنید
3. زیر سیستم MIDI را آزمایش کنید
4. ورودی های MIDI-USB را آزمایش کنید
5. اتصال MIDI-IN را تست کنید

مرحله 19: کیس را ببندید

هنگامی که همه چیز سر جای خود قرار گرفت و شما آزمایش کردید که کار می کند ، زمان بستن پرونده است …

وقت خود را صرف دیدن نحوه خم شدن و هدایت کابل ها کنید تا هنگام بستن کیس ، اتصالی مناسب داشته باشد. کابل گذرگاه روبان برای سهولت این روند از قبل خم شده است.

سرانجام ، 8 پیچ و مهره ورق را برای محکم کردن قاب ، 4 عدد در هر طرف پیچ کنید.

مرحله 20: منابع

تمام مراحل ساخت را در wiki.zynthian.org خواهید یافت.
