Plotter Vertical Con Arduino: 7 مرحله

2024 نویسنده: John Day | [email protected]. آخرین اصلاح شده: 2024-01-30 08:57

Dibuja lo que quieras en cualquier superficie lisa، con un Plotter Vertical controlado por Arduino!

مرحله 1: مواد

• PICARO (سازگار با Arduino Uno)
• موتور/پله/سروو سپر
• Polea para correa tipo GT2
• سرو موتور
• موتور پاسو و پاسو NEMA 17
• Correa Tipo GT2
• Impresora 3D Select mini
• Soporte para celular
• پلومون
• Tornillos y tuercas
• Amarra plásticas (Precintos)

مرحله 2: Diseño De Piezas 3D En SketchUp

En el programa SketchUp se disñaron las piezas que se utilizaran en el plotter.

Adjunto archivo con las piezas en STL، listas para imprimir.

مرحله 3: تصویری سه بعدی

Para esto utilizamos la impresora 3D Select mini.

مرحله 4: آرمادو

Luego de imprimir las piezas، vamos a comenzar a armar nuestro proyecto.

Inicialmente fijaremos el motor Servo a nuestra pieza con tornillos y tuercas، de igual manera procedemos con las correas. Para los contrapesos، es necesario rellenarlos con algún material pesado، por ejemplo: tornillos y tuercas.

Para fijar nuestros motores a la pizarra، se utilizan soportes para teléfonos celulares (de esos que se pegan en el vidrio del auto) de esta manera puedes colocar tu Plotter en cualquier superficie lisa. Se utilizan precintos para amarrar el motor a la pieza que lo sostiene.

مرحله 5: Conexión

Se conecta el Motor/Stepper/Servo Shield a la tarjeta PICARO (سازگار با Arduino UNO) برای کنترل ماشین های موتور ، انتخاب کنید که چگونه می توانید از 3 amp ، se conecta el motor servo y los motores paso a paso استفاده کنید. a la Shield

مرحله 6: نرم افزار Y نرم افزار

Vamos a useilar el software Makelangelo.

Puedes descargarlo en los siguientes enlaces:

- نرم افزار

www.marginallyclever.com/product/makelange…

-سیستم عامل

www.marginallyclever.com/product/makelang…

Al completear las descargas، extraes los archivos. Firmware que cargaremos a nuestra PICARO o Arduino sera el MakelangeloFirmwareAMS استفاده از Adafruit Motor Shield ، نرم افزارهای دیگر ، انتخاب گزینه های اتصال ، se abrirá una pestaña y seleccionaremos el COM de nuestro.

Abrimos la imagen y seleccionas el patrón que mas te guste. Al estar todo listo seleccionas Start y empezará tu Plotter a desplazarse.

مرحله 7: Funcionamiento

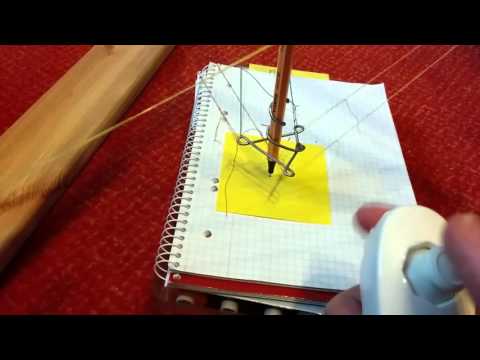

لیستو! Tenemos nuestro Plotter funcionando! Los invito a ver nuestro vídeo donde se encuentra funcionando.
